单片机系统中的轻触开关电源通断控制电路及控制方法

断开电源供电电路使单片机电路停止工作，最简单有效的方法是在电源供电电路上串连一个开关，目前一般采用拨动开关、带自锁的推推开关或钮子开关等。这些开关是无需外力可以停留在接通或者关断两种状态的任一位置。但是这些类型的开关均具有一定机械结构,并向操作面板外伸出一操作手柄或旋钮，使得在有较高防护等级要求的应用中很难获得密封性能。

而制作在薄膜面板内的轻触开关占用空间小、使用寿命长、符合环保要求，可以和系统控制面板的其它操作按钮制作在同一薄膜面板中，易于实现美观的外观设计，获得较好的操作性能。但是轻触开关只能向控制电路送出一个随按压时间不同脉宽不同的脉冲信号。现有技术为实现轻触开关控制电源的开关,般是设计一个双稳态电路,双稳态电路的触发端连接一轻触开关。按压一下轻触开关，双稳态电路的触发端得到一个脉冲信号,使双稳态电路翻转,双稳态电路不同的状态,控制开关电路接通或关断电源电路。


但是这个双稳态电路要始终连接电源,无论系统与电源电路接通还是关断,电源电路必须始终为这个双稳态电路供电。虽然双稳态电路耗电微弱,但是对于电池供电的系统,却是一个不容忽视的消耗,直接影响电池的使用时间。

现有单片机系统中采用轻触开关的电源控制电路不能完全关断电源供电电路致使系统非工作状态消耗电源电量的缺陷提供一种单片机系统中的轻触开关电源通断控制电路及控制方法,当控制电路关断电源电路后,整个单片机系统中不存在消耗电源电量的工作电路,从而实现节电效果;对于电池供电的系统,可以有效延长电池使用时间。

单片机系统中的轻触开关电源通断控制电路及控制方法实现了使用轻触开关的电源电路在关断电源电路后，整个单片机系统的电路中不存在消耗电源电量的工作电路,尤其在电池供电的单片机系统中,可以显著延长电池使用寿命，达到既使用外观美观、占用空间小、使用寿命长、符合环保要求的轻触开关,又节省能源的积极效果。

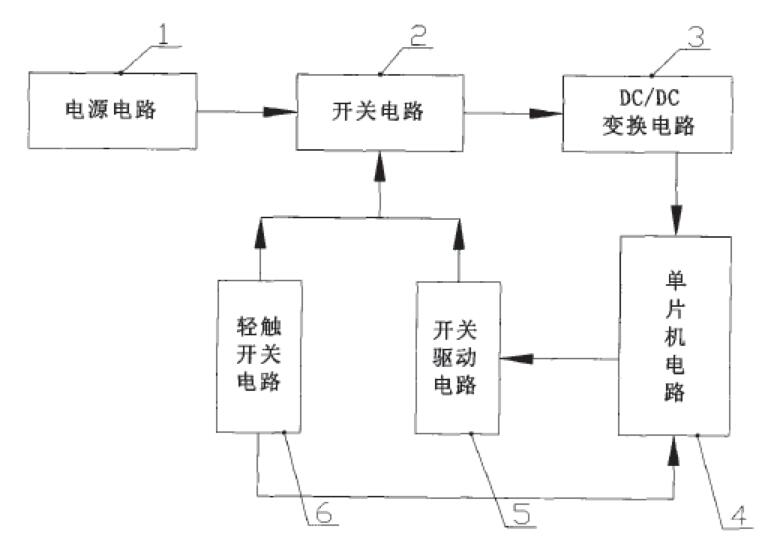

目前单片机广泛应用于工业、民用各领域产品中，单片机内包括中央处理器CPU、存储器及总线结构，在中央处理器CPU控制下执行存储在存储器中的程序,完成对整个系统各部分操作的控制。在应用单片机系统中的轻触开关电源通断控制电路及相应的控制程序,利用单片机在实现对系统中应用对象控制的同时,实现对自身使用的电源的通断控制,达到预期的节电效果。

由于市场对于轻触开关需求不断增加而使得轻触开关的规格种类逐渐增多。小型轻触开关规格有：2mm*4mm、3mm*3mm、3.7mm*3.7mm*0.35mm，进品轻触开关规格有：4mm*4mm*1.5mm、4mm*4mm*1.6、4mm*4mm*17mm、3mm*6mm*4.3mm、3mm*6mm*5.0mm，汽车轻触开关规格有：4mm*6mm*2.6mm、4.5mm*4.5mm*3.8mm、4.5mm*4.5mm*4.8、4.5mm*4.5mm*5、4.5mm*4.5mm*6、4.5mm*4.5mm*7mm、4.5mm*4.5mm*8mm、4.5mm*4.5mm*9mm等不同规格。


本文关键词：轻触开关
