按钮带灯自锁复位开关

随着用户越来越重视生活的品质感，对电器产品的追求不再局限于对功能上的满足，而是更加注重于其产品设计和使用体验上所带来的满足感和愉悦感。就电器开关而言，不但需要具备控制电路通断的功能，还需要具备带灯指示效果、自锁功能、复位功能等。同时目前市场上的按钮带灯自锁复位开关存在接线端子多、体积大、成本高、稳定性能差等问题。

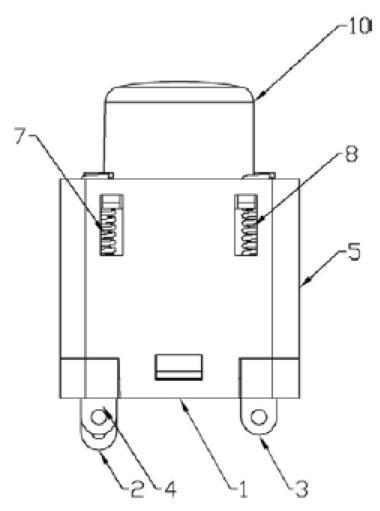

按钮带灯开关自锁复位采用了弹簧导电的设计，包括底座、第一接线端子、第二接线端子、第三接线端子、壳体、自锁复位开关、第一复位弹簧、第二复位弹簧、发光组件和按钮；发光组件固定设置在按钮的下方，按钮的外侧与壳体的内腔滑动连接，第一复位弹簧和第二复位弹簧均位于底座和按钮之间，第一复位弹簧的上端与发光组件的第一电极电连接，第一复位弹簧的下端与第一接线端子电连接，第二复位弹簧的上端与发光组件的第二电极电连接，第二复位弹簧的下端与第三接线端子电连接；第一接线端子、第二接线端子、第三接线端子均设置在底座上；自锁复位开关设置在壳体内且位于按钮的下方，自锁复位开关包括自锁复位结构和冷动板，自锁复位开关的通断通过按钮推动实现；当自锁复位开关处于通状态时，冷动板位于最低处，第一接线端子和第二接线端子通过冷动板电连接；当自锁复位开关处于断状态时，冷动板位于最高处，第一接线端子和第二接线端子断开电连接。所以，本发明只需要三个接线端子数量，相对于现有技术中的开关来说，本发明的接线端子数量更加少，结构紧凑，而且具有良好的稳定性。


深圳市英尚微电子有限公司主要致力于生产电子开关,轻触开关,带灯开关和LED发光开关等电子开关产品,拥有进口精密的生产设备和精湛的生产技术.引进专业人才和研发团队,从产品设计到制造模具开发制造的持续垂直整合，现在的电子开关产品使用的客户涉及医疗行业，工业控制和自动化行业，汽车电子行业和电子电源行业，色家电行业，3C行业领域等。提供免费样品及产品技术解决方案等服务。


本文关键词：按钮带灯自锁复位开关
