开关接触类型分类

日期:2020-02-19
开关按接触类型可分为a型触点、b型触点和c型触点三种。接触类型是指,“操作(按下)开关后,触点闭合”这种操作状况和触点状态之间的关系。需要根据用途来选择合适接触类型的开关。下面来简单介绍一下关于各接触类型的开关。

(1)a型触点开关
a型触点开关是指,没有按下开关时候,两个接触点处于断开状态,按下后变成导通状态。想通过操作开关运转负荷(电灯或马达等通过与电路连接消耗电气能源的设备)时,使用a型触点开关。下面介绍的电路就使用了a型触点开关,没有按下开关时,灯是关着的,按下开关时灯被点亮(图1)。

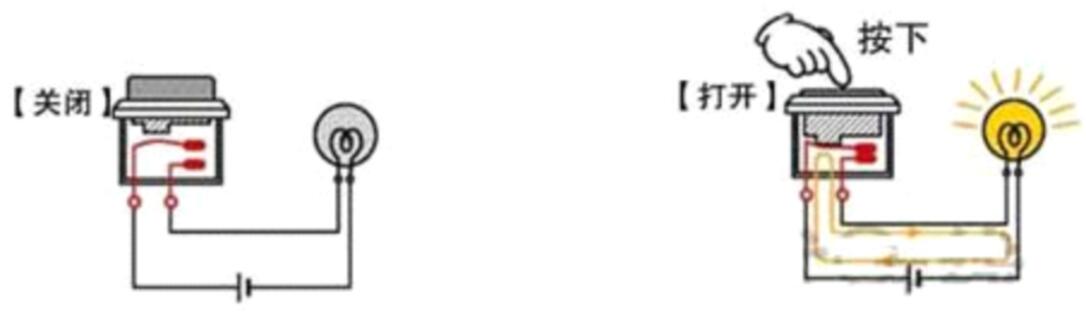

图1.使用a型触点开关的示例


(2)b型触点开关
b型触点是与a型触点正好相反的接触类型。没有按下开关时,两个触点处于导通状态,按下开关时变成断开状态。图2的电路在没有按下开关时,灯是亮着的,按下开关时灯被关闭。想通过操作开关停止负荷的运转时使用b型触点开关。


图2.使用b型触点开关

与a型触点开关相反,按下开关时变成断开状态。

(3)c型触点开关
c型触点开关是将a型触点和b型触点组合形成一个开关。c型触点的端子有共同端子(COM)、常闭端子(NC)和常开端子(NO:)三种(图3)。没有按下开关时候,共同端子和常闭端子导通,按下开关时,共同端子和常开端子导通。c型触点开关的用途是,利用开关操作切换两个电路。

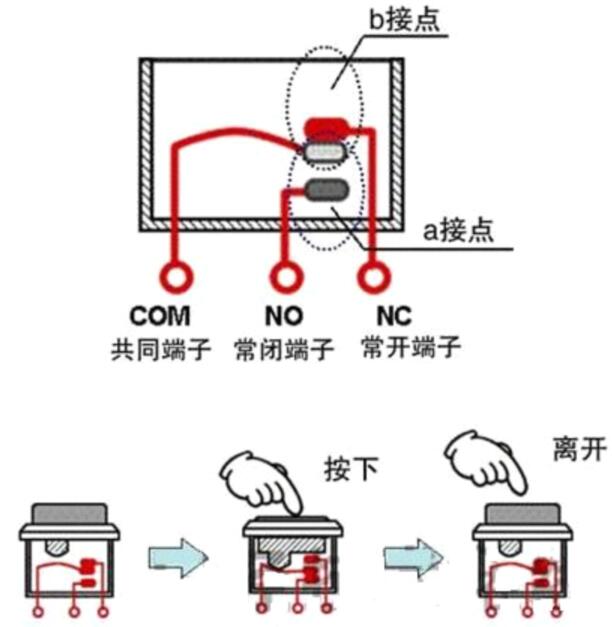

图3:使用c型触点开关

组合a型触点和b型触点的构造,可用于切换电路。
