​带接触式LED灯的按键开关

现有的按键开关一般包括中间开有通孔的固定架,通孔内固定有功能件,固定架正面卡接有面板和按钮盖,功能件上装有能指示通断的发光源，发光源一般为LED灯。然而,传统的开关都是将LED灯放置到功能件.上,LED灯的电源线焊接到接线端子上,.如用软线作LED灯电源线,将需要较长的线,且影响按钮盖的活动、安装及外观。该种结构由于一直是处于通电状态，在安装或维护时,易发生触电事故,不安全。深圳轻触开关厂家英尚微电子作为国内专注于研发生产销售轻触开关、LED开关、按键开关、微动开关等电子开关元件的供应商。下面介绍关于带接触式LED灯的按键开关结构。

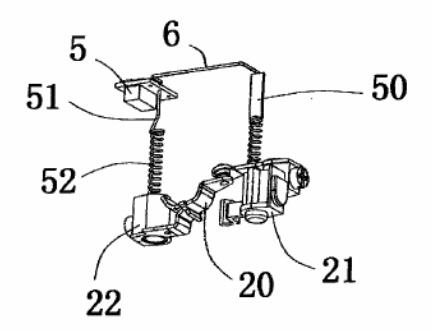

带接触式LED按键开关，包括中间开有通孔的固定架,通孔内固定有功能件,固定架正面卡接有面板和按钮盖;功能件内一边设有跷板以及与跷板对应的出线端子,另一边中部设有与跷板连接的进线端子,按钮盖上装有能指示通断的发光源，发光源一端连接有与出线端子相导通的插片,另一端连接有与进线端子相导通的插针;出线端子与插片之间以及进线端子与插针之间均设置有弹簧。

由于将LED灯设置在按钮盖上，为此特设计了接触方式来提供LED灯电源，按钮盖扣到位时，插片与弹簧接触,同时插针也与弹簀接触,线路就导通;按钮盖拆开时,插片与弹簧分开,同时插针也与弹簧分开,LED灯不供电。其使用方便、安全,且外观美观。英尚微电子支持供样及技术支持。
