应用在电蚊拍的微动开关

电蚊拍是一种小家电产品，用于灭杀蚊子.苍蝇、飞蛾等,其主要由高频振荡电路.三倍压整流电路和高压电击网三部分组成,当按下电源开关时,高频振荡电路通电工作,把3V直流电变成18kHz左右的高频交流电,再经三倍压整流电路升高到2500V左右,加到蚊拍的金属网上.当蚊蝇触及到高压金属网时,虫体造成电网短路,即会被电流,电弧杀灼或击晕击毙。

通常电蚊拍的电源开关通常采用轻触式微动开关,按住开关,连通电源,松开开关,按键在弹性件的作用下复位而断开电源。

但是当断开开关时,高压金属网上的电并不会立刻流失,仍然会吸附在高压金属网上,因此在使用时容易误触,导致触电。

虽然金属网上的电路对人体并无大的危害,但仍然会有触电的刺痛感,存在一定的安全隐患。

为了克服背景技术的不足,英尚微电子提供一种用于电蚊拍的微动开关,解决现有电蚊拍断电后金属网仍然会有电残留,存在一定安全隐患的问题。

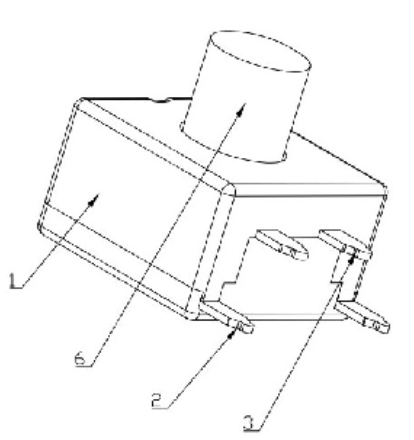

本实用新型所采用的技术方案:一种用于电蚊拍的微动开关，包括壳体,壳体靠近下端的位置设有两个第一静触头,壳体靠近上端的位置设有两个第二静触头,壳体内设置有能上下活动的动触头,动触头设有与两个第一静触头接触的第一位置以及与两个第二静触头接触的第二位置;壳体内设有能驱使动触头向上运动并保持在第二位置的弹性复位件,动触头上端设有延伸至壳体外的绝缘按钮。

采用以上方案，设置第一静触头与第二静触头，第一静触头可以连接电蚊拍的电源与金属网,第二静触头连接电蚊拍的金属网与放电电阻，当按下绝缘按钮,动触头连接两个第一静触头,使得电源与金属网连通,金属网通电,电蚊拍工作，当松开绝缘按钮,动触头在弹性复位件的作用下复位,连接两个第二静触头,使得金属网与放电电阻连通，使得金属网迅速放电,确保金属网完全放电,避免静电残留﹐确保电蚊拍的使用安全性。


本文关键词：微动开关
