防止助焊剂进入的轻触开关

日期:2020-09-15
目前轻触开关作为一种常用的电子元器件已经在家用电器和工业电子仪器设备的控制面板上大量应用,特别是现在应用到手持数码产品上,如手机和平板电脑等,在生产轻触开关的时候,一般的轻触开关元件的底座都存在通孔,在将端子焊接到轻触开关上时,会将松香溶解在酒精内作为助焊剂,而在焊接的过程中,助焊剂可能会从焊接处经过底座的通孔进入轻触开关内的电路中,由于轻触开关体积较小,不易将多余的助焊剂从轻触开关元件内清除,而助焊剂在电路中碳化后便会影响电路的正常工作。轻触开关厂家英尚微电子本文介绍关于一款防止助焊剂进入的轻触开关技术。

英尚微电子提供防止助焊剂进入的轻触开关,在焊接端子时能够将助焊剂阻挡在轻触开关元件的电路外,从而对轻触开关起到保护作用。

上述目的是通过以下技术方案得以实现的:

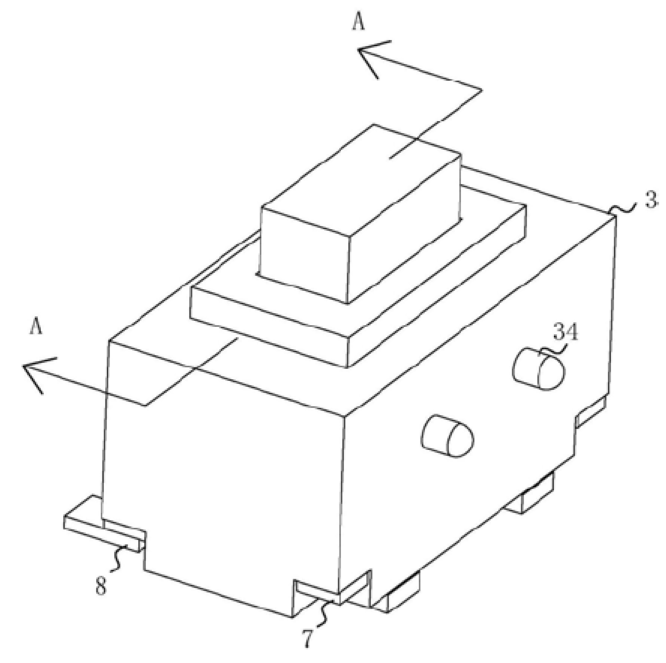

一种防助焊剂进入的轻触开关,包括:开设有若干通孔、并开设有凹腔的底座;设置在底座、并容置于凹腔内的簧片;设置在簧片远离底座一侧、并且与底座配合以将凹腔覆盖的盖板;一端设置在盖板与簧片之间、另一端穿过盖板的按钮;若干设置在底座上可与簧片接触的端子;设置在端子上的引脚;以及设置在底座上用于封闭通孔的封闭件。


当组装轻触开关时先将簧片置于凹腔内,随后将按钮的一部分置于凹腔内,并与簧片相抵接,然后将盖板罩设在凹腔之外,此时按钮远离凹腔的一端穿过盖板,随后焊接端子,此时若助焊剂过多而在底座上流动,盖板会将助焊剂阻挡在盖板之外,使助焊剂不能从底座上部进入轻触开关的电路,而封闭件将盖板的通孔封闭,使助焊剂不能从底座的下部进入轻触开关的电路,从而防止助焊剂进入轻触开关的电路。

具有以下有益效果:
1、通过在底座上设置盖板和封闭件,当焊接端子时,盖板能够将助焊剂阻挡在盖板之外,封闭件能够封闭底座的通孔,阻挡助焊剂从通孔进入轻触开关的电路,从而对轻触开关起到保护的作用;

2、通过在耐热膜上设置第二凸起,能够增加耐热膜与底座的接触面积,使耐热膜更加稳定地装配在底座上;

3、通过在耐热膜上设置拉片,能够拉动拉片,从而轻易地将热膜从底座上取下。
