按键开关电路实例分析

电路原理分析

轻触开关厂家英尚微电子给大家分析一个按键开关的工作原理，通过对电路的分析，有助于大家提升自己的电路分析能力。

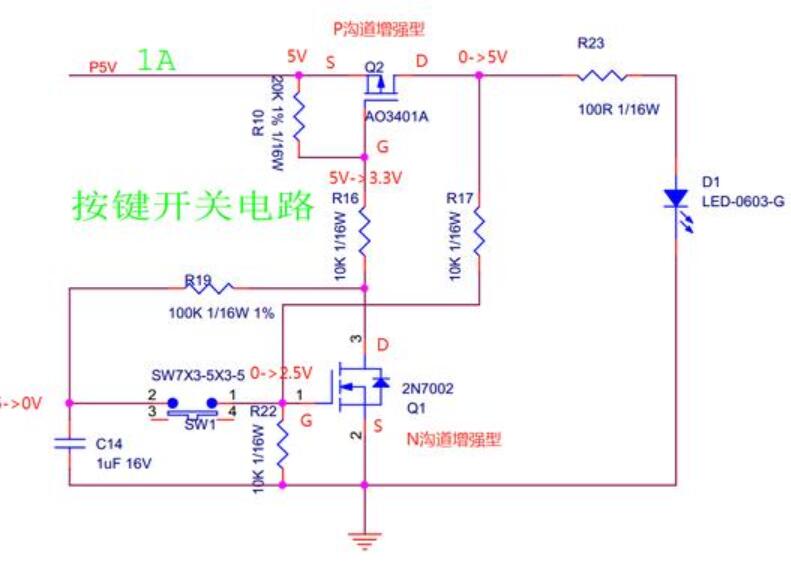

首先来看下这张线路图：
此线路功能为按键按下时输出高电平，LED灯亮。当开关再次按下时，输出低电平，LED灯灭。
如此循环


首先我们需要知道N沟道增强型和P沟道增强型MOS管的导通条件是什么：
N沟道增强型GS之间的电压大于0，实际上是看每种MOS管的规格参数来判定阈值是多少
P沟道增强型GS之间的电压小于0，也是看每种MOS管的规格参数来判定阈值是多少

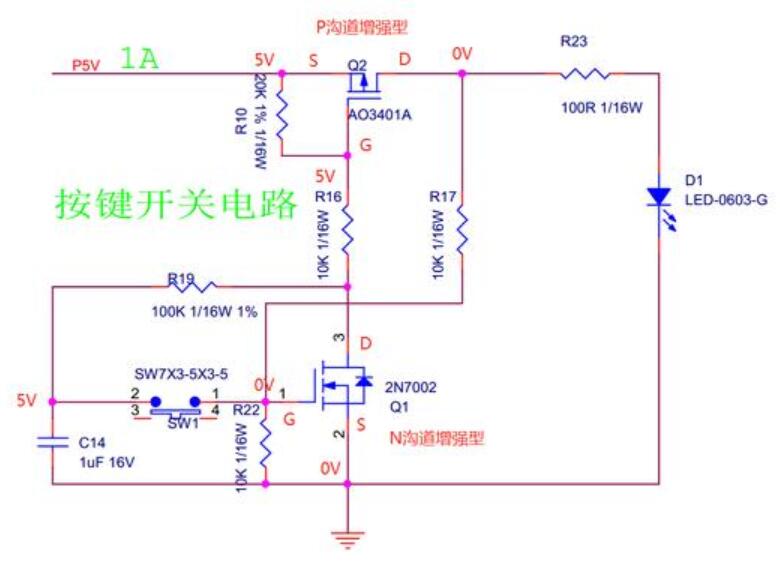

当我们输入电压为5V时，各个点位的电压值如下：
当开关SW没按下时，Q2的GS之间电压为5-5=0V，Q2不导通，SD处于断开，输出0V，LED灯不亮
C14通过R10,R16，R19充电，电压5V

当开关按键按下时，Q1的G点电压瞬间拉高到5V(C14通过SW放电)，然后再被拉回2.5V(由于R17,R22分压作用)，GS电压2.5V达到阈值电压，DS导通。由于R10和R16的分压作用，Q2的G点电压为3.3V，GS电压为-1.7V达到阈值电压，DS导通，输出5V，LED灯亮。C14通过R19->Q1->DS放电，电压为0

开关再次按下时。Q1的G点电压通过SW->C14->地，瞬间将为0，GS之间电压为0,Q1截止，DS断开。
Q2的G点电压再次回到5V,Q2的GS电压为0，Q2截止，输出为0，LED灯灭。后面依次如此循环。
这个电路的关键就是通过开关控制Q1的开关，然后Q1的开关又控制到Q2的导通，还有就是C14的一个储能与放电作用。
