使用寿命长的翘板开关

翘板开关作为一种家用或类似用途的装置开关，广泛用于各种电器包括灯具的通断控制。翘板开关的通用结构，是包括一个可以翻转的动触片，动触片是接触在一个接线端子上，动触片可以往两侧不同方向翻转，或者说是在第一位置和第二位置之间翻转，在翻转过程中，动触片与接线端子之间会快速分离，在分离的瞬间，往往会形成较大的拉弧，严重影响开关的寿命，更严重影响用户体验效果和使用感受。电子开关厂家英尚微电子致力于生产轻触开关、翘板开关、带灯开关、按钮开关、微动开关等电子开关元件，并提供客户样品测试以及的产品应用解决方案等产品服务。接下来介绍关于英尚微一款使用寿命长的翘板开关。

目前市场上对翘板开关，现有各种不同的改善拉弧的方法，但往往效果不是很好，比如为了让客户尽量少观察到拉弧，往往增加开关盖，使电弧闷在开关盖于基座腔体内，但实际通断过程中，拉弧仍实际产生，而且往往在外部也能看见。

所要解决的技术问题在于克服现有技术的不足而提供一种使用寿命长的翘板开关，可以减少翘板开关在翻转过程中的拉弧。为解决上述技术问题，本实用新型采用如下技术方案：

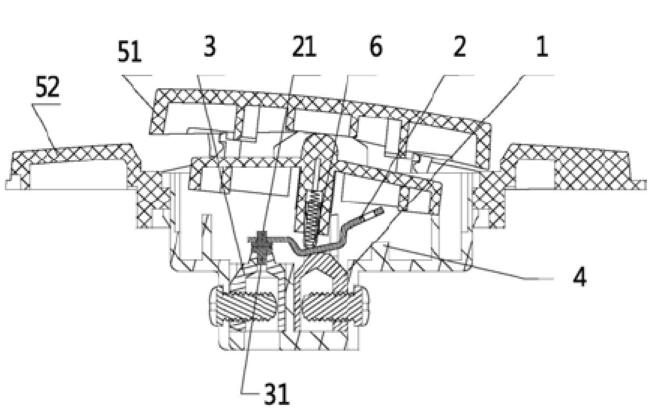

一种使用寿命长的翘板开关，包括第一接线端子、动触片和第二接线端子，第一接线端子上设有第一支撑点，动触片以第一支撑点为中间支点朝不同方向的两侧作翻转运动，第二接线端子位于第一接线端子的其中一翻转侧，第一接线端子在第一支撑点朝向第二接线端子一侧设有第一倾斜面，第一倾斜面上凸设有第二支撑点，第二支撑点与第一支撑点之间形成第一过渡斜面，第一过渡斜面的倾斜角度α小于第一倾斜面的倾斜角度γ。

采用本实用新型的有益效果：
传统的翘板开关中，动触片是以第一接线端子上的第一支撑点作为中间支点进行翻转运动，翻转时会有不同方向的两个极限位置，就通常所称的“开位置”和“关位置”，位于“开位置”时，动触片是与第二接线端子接触的，而从“开位置”到“关位置”，传统的翘板开关
都是一个连续的翻转运动，这就使得动触片与第二接线端子之间会形成一个完整的长拉弧；

而本实用新型中，在第一倾斜面上凸设了第二支撑点，该第二支撑点与第一支撑点之间形成一个第一过渡斜面，当动触片从“开位置”翻转到“关位置”过程中，会短时间在第一过渡斜面上停留，从而使得整个翻转过程产生一个中断点，如此，动触片与第二接线端子之间的拉弧就不会形成一个完整的长拉弧，将长拉弧减少为短拉弧，甚至没有拉弧，这样就大大增加了翘板开关的使用寿命。更多产品详情可直接联系英尚微电子。欢迎垂询！
