高平衡性的超薄按键开关

现有设备的很多操作需要使用到按键开关作为输入手段，按键开关好坏决定了输入设备的体验，需要保证良好的手感和使用寿命，同时在使用过程中的稳定性也具有很高的要求，不能出现卡角状况，而这些技术问题都在不断地改进过程中，但仍然不够理想。

现有的按键开关在按压过程中，各内部结构配合不紧密，相互作用不协调，按压不平稳，稳定性低。按键开关厂家英尚微电子一种具有高平衡性的超薄按键开关，在按压过程中，平衡效果更好，平稳性更强，整体稳定性提高。

所采用的技术方案是：

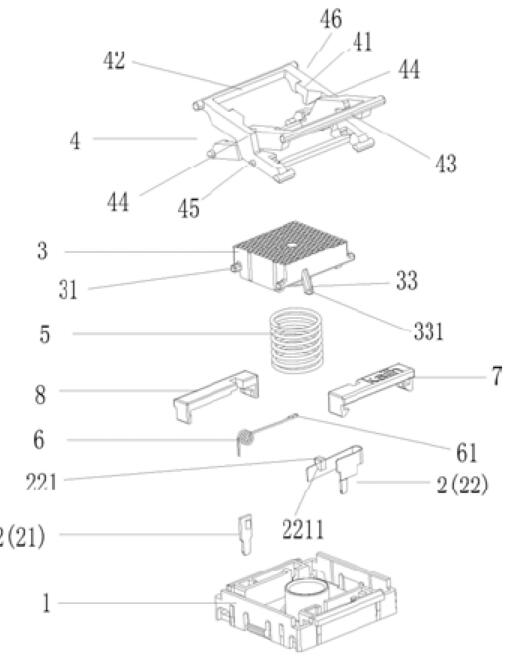

一种具有高平衡性的超薄按键开关，包括基座，该基座上表面开设有一容置腔，该容置腔内设置有导通组件，其特征在于，还包括设置于基座上的导芯、及设置于基座上且围设于导芯外围的X型平衡架，其中导芯下端与基座之间通过一弹簧连接；X型平衡架主要由一平衡杆A与一平衡杆B交叉设置而成，该平衡杆A与平衡杆B均为封闭型框架结构，且该X型平衡架整体为四周封闭型结构；平衡杆A与平衡杆B交叉后形成两个交叉点，该两个交叉点将X型平衡架分成嵌入容置腔内的下嵌入部、及设置于基座上的上摆动部，且在该下嵌入部的端部设置有卡入容置腔内底部的定位卡块；在上摆动部的内侧边上向内凸设有若干上导引块，在导芯外侧边上且位于上导引块正下方凸设有若干上导引轴；通过X型平衡架、与导芯及基座相配合作用，在导芯的上下按压过程，带动X型平衡架的上摆动部上下摆动，为导芯的上下按压过程提供平衡作用力。


有益效果为：
(1) 通过采用整体呈四周封闭型结构的X型平衡架、与导芯及基座相配合作用，充分利用按键开关内部有限的空间，为按键开关的上下按压过程提供平衡作用力，平衡功能明显增强，平衡效果更好，平稳性更强，整体稳定性提高，同时使按键开关内部结构实现各项力能；

(2) 将传统单一上盖分成大上盖与小上盖，使基座的导向轴外侧边与大上盖之间、及基座的导向轴外侧边与小上盖之间分别形成让位槽，为X型平衡架的下嵌入部提供活动让位空间，利于提高按键开关的按压平衡稳定性；

(3) 采用一体式结构或分体式结构的实心导光柱作为导柱，实心导光柱下端部具有内凹圆弧导光面或内凹方形导光面，利于实心导光柱对光的吸收与扩散；导芯既起到导向作用，也起到发光与导光作用，实现导芯中间发光，并且导芯中的实心导光柱是由小发光面导入到大发光面，加大了发光面，实现按压时整面都发光；

(4) 通过在导芯上端面中心位置处设置上凸点，在按压过程中，不管按压哪个位置，都是上凸点受力，使导芯垂直下移，保持平衡向下传力，使按压力均匀，每次按压行程相同，发声时间相同；

(5) 基座上的导通组件插槽、扭簧插槽与X型平衡架插槽相互间隔开，形成多型腔结构，相互独立，各部分结构的问题可分开处理，大幅简化工作量；

(6)通过在扭簧插槽上盖合一大上盖，在导通组件插槽上盖合一小上盖，起到防尘、及保护扭簧与导通组件的作用。
