简单的停电自锁开关电路

自锁开关一般是指开关自带机械锁定功能，按下去，松手后按钮是不会完全跳起来的，处于锁定状态，需要再按一次，才解锁完全跳起来。实际上带自锁开关与轻触开关是从不同方面来描述开关性能；“自锁”是指开关能通过锁定机构保持某种状态（通或断），“轻触”是说明操作开关使用的力量大小。深圳轻触开关厂家英尚微电子满足客户对于轻触开关、自锁开关、微动开关、滑动开关等电子元件的需求。并提供样品及产品技术解决方案.

1、开关特点

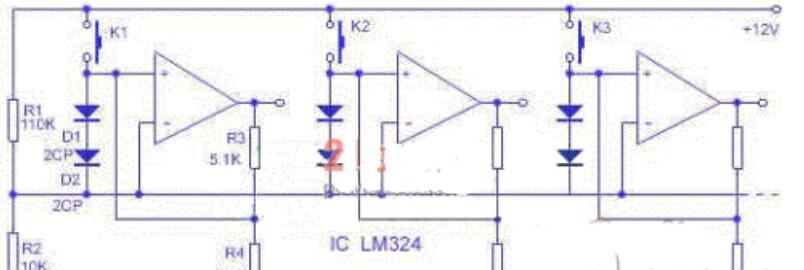

开关的核心器件为四运放LM324，经巧妙设计，使每个运放有两重功能，电压比较器和施密特触发器。电压适用范围宽，档位可任意设计，假如加一档空档，可作为总复位，与数字电路配合时，可用同一电源，开关的输进输出电平符合数字电路的接口电平，由于运放的输进阻抗高，开关的输进电流小，可以用轻触开关。导电橡胶。薄膜开关作按键，或光、电、磁等转换信号驱动，可用三极管。可控硅。继电器等。

简单的停电自锁开关电路

电网供电正常时，它象普通开关一样使用。按一下K1，220V交流电经R1和R2分压给双向可控硅提供一触发电压，使双向可控硅导通。可控硅导通后，在电源电压正半周期间，少量电流经R4、D向C充电，同时经R3、R2分压触发可控硅；在负半周期间，C向R3和R2放电并触发双向可控硅，这样使双向可控硅继续导通，保证负载正常工作。一旦电网突然停电，C上的电荷经R3和R2放电。在电网恢复供电后，由于K1常开，C上又无电压，不能使双向可控硅触发导通，电路呈断开自锁状态，因此没有电流流过负载。只有重按一下K1，负载才能正常工作，从而有效地防止了因断电后恢复供电造成的浪费和事故。常闭按钮K2用于正常供电情况下关断电路。


本文关键词：自锁开关
